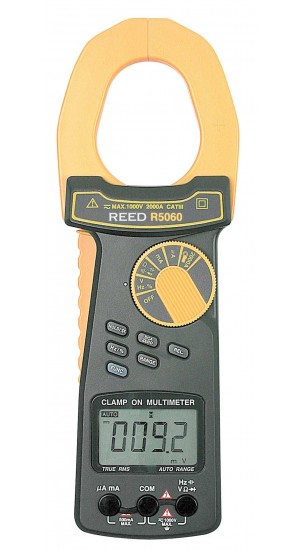

REED R5060 Pince ampèremétrique 2000A v.e.v. CA/CC

Modèle: R5060 | CUP: 800837000354

Pince ampèremétrique v.e.v. CA/CC de qualité industrielle avec ouverture de la mâchoire de 2.36" (60mm) et un indice de protection CAT III 1000V.

Discontinué!

Ce produit a été discontinué et n’est plus disponible.
Voici le produit de remplacement direct :

REED R5055-KIT Pince ampèremétrique numérique avec de sonde de courant flexible de 18"

Modèle: R5055-KIT

Le R5055-KIT comprend la pince ampèremétrique R5055 et la sonde de courant flexible R5065. Cette pince ampèremétrique aux valeurs efficaces vraies peut mesurer jusqu’à 1000V et 1000A dans les deux modes CA/CC et est équipée d’une sonde de courant flexible de 18’’ qui offre une flexibilité de mesure jusqu’à 3000A CA.

REED R5060 offre

Cette pince ampèremétrique v.e.v. ultra-résistants à selection automatique est capable de mesurer courant/tension c.a./c.c., résistance, capacité, rapport cyclique et fréquence. Le R5060 comprend un affichage ACL à 4000 comptes, une béquille et boîtier en ABS durable.

Caractéristiques

Mesures courant et tension c.a./c.c., la résistance, la capacité, le rapport cyclique et la fréquence
Affichage ACL à 4000 comptes
Indicateur de faiblesse de la pile et dépassement de gamme
Mesures valeur efficace vraie
Bouton zéro, maintient des données, et mode relatif
Test de diode et vérifications de continuité
Boîtier durable en ABS ultra-résistants avec une béquille
Classification de sécurité Cat. III 1000V

Spécifications pour le REED R5060

Courant c.a./c.c.
Gamme	Pince c.a./c.c.: 400, 2000A Fils d/essai c.a./c.c.: 400, 4000µA, 40, 400mA
Précision	Pince c.a./c.c.: ±(2% rdg. +8 dgt.) Fils d'essai c.a./c.c.: ±(1.2% rdg. +5 dgt.)
Résolution	Pince c.a./c.c.: 0.1, 1A Fils d'essai c.a./c.c.: 0.1µA, 1µA, 0.01mA, 0.1mA
Tension c.a./c.c.
Gamme	c.a.: 4, 40, 400, 1000V c.c.: 400mV, 4, 40, 400, 1000V
Précision	c.a.: ±(1.2% rdg. +5 dgt.) c.c.: ±(1% rdg. +2 dgt.)
Résolution	0.1mV, 0.001V, 0.01V, 0.1V, 1V
Résistance
Gamme	400Ω, 4, 40, 400kΩ, 4, 40MΩ
Précision	±(2% rdg. +2 dgt.) 0.1Ω, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ
Capacité
Gamme	50, 500nF, 5, 50µF
Précision	±(3% rdg. +5 dgt.)
Résolution	10pF, 100pF, 0.001µF, 0.01µF
Fréquence
Gamme	5, 50, 500Hz, 5, 50kHz, 100kHz
Précision	±(1% rdg. +5 dgt.)
Résolution	0.001Hz, 0.01Hz, 0.1Hz, 1Hz, 0.01kHz, 0.1kHz
Spécifications générales_x000D_
Sélection de la gamme	Automatique
Valeur efficace vraie	Oui
Affichage	ACL à 4000 comptes
Maintient des données	Oui
Zéro poussoir d'ajustement bouton	Oui
Mode relatif	Oui
Test de diode	Oui
Affichage rétroéclairé	Oui
Vérification de continuité	Signal audible si la résistance <10Ω
Rapport cyclique	Oui
Béquille	Oui
Alimentation	Une pile de 9V
Indicateur de faiblesse de la pile	Oui
Ouverture de la mâchoire	2.1" (51mm), jusqu'à 750 MCM
Catégorie de surtension	CAT. III 1000V
Certifications du produit	CE
Température de fonctionnement	32 à 122°F (0 à 50°C)
Température de stockage	-4 à 140°F (-20 à 60°C)
Dimensions	10 x 2.9 x 1.5"
Poids	13.4 oz

Le REED R5060 comprend

Pince ampèremétrique v.e.v. c.a./c.c.
Fils d'essai
Pile
