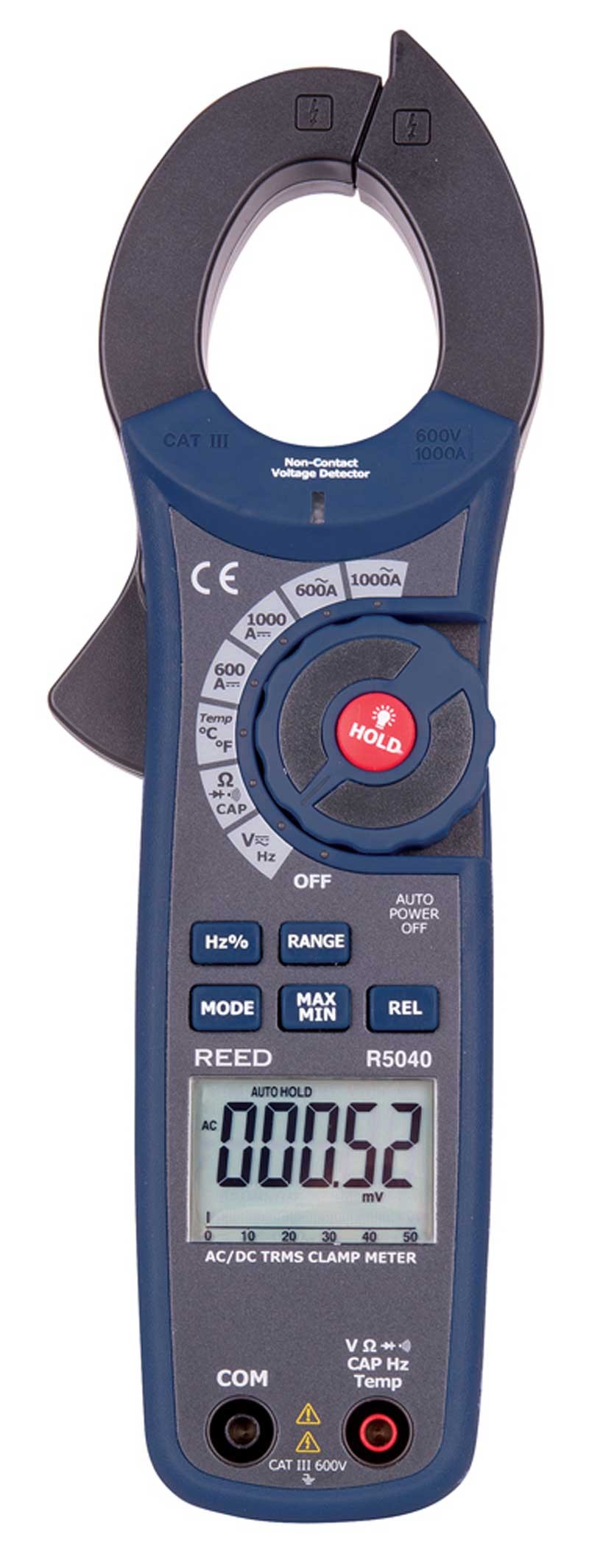

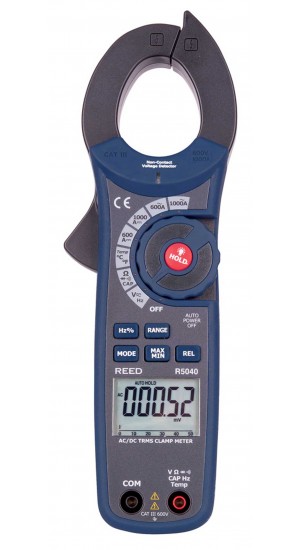

REED R5040 Pince ampèremétrique 1000A CA/CC v.e.v avec NCV
Modèle: R5040 | CUP: 800837001290
REED R5040 Pince ampèremétrique 1000A CA/CC v.e.v avec NCV
Modèle: R5040 | CUP: 800837001290
Pince ampèremétrique CA/CC. durable avec graphique à barres analogique, fonction min/max, détecteur de tension sans contact et thermomètre de contact intégré.
REED R5040 offre
Cette pince ampèremétrique v.e.v. compacte à selection automatique est capable de mesurer courant c.a./c.c., tension, résistance, fréquence, capacité, rapport cyclique et température. Avec un affichage ACL à 50 000 comptes avec rétroéclairage avec un graphique à barres analogique à 61 segments et un boîtier en plastique double moulé, le R5040 garde une trace de l'indication min/max et a un détecteur de tension sans contact intégré à la pointe de la pince.
Caractéristiques
- Mesures courant et tension c.a./c.c., résistance, capacité, fr équence, rapport cyclique et température
- Affichage ACL à 50 000 comptes et graphique à barres analogique
- Indicateur de faiblesse de la pile et dépassement de gamme
- Détecteur de tension sans contact avec indicateur DEL intégré
- Mesures c.a. à v.e.v.
- Min/max, maintient des données et mode relatif
- Test de diode et vérification de continuité
- Boîtier en plastique double moulé durable
- Classification de sécurité Cat. III 600V
Spécifications pour le REED R5040
| Courant c.a./c.c | |
| Gamme | 500.00, 1000.0A |
| Précision | c.a.: ±(2.8% lect. +30 chif.) c.c.: ±(2.5% lect. +30 chif.) |
| Résolution | 0.01, 0.1, 1A |
| Tension c.a./c.c | |
| Gamme | c.a.: 500.00mV, 5.000, 50.00, 500.0, 750.0V c.c.: 500.00mV, 5.000, 50.00, 500.0, 1000.0V |
| Précision | c.a.: ±(1.0% lect. +30 chif.) c.c.: ±(0.1% lect. +4 chif.) |
| Résolution | AC/DC: 0.1mV, 0.001, 0.01, 0.1, 1V |
| Résistance | |
| Gamme | 500.00Ω, 5.000, 50.00, 500.0kΩ, 5.000, 50.00MΩ |
| Précision | ±(1.0% lect. +4 chif.) |
| Capacité | |
| Gamme | 500.00, 5000.0nF, 50.00, 500.0µF, 5.000mF |
| Précision | ±(3.5% lect. +10 chif.) |
| Résolution | 0.01, 0.1nF, 0.01, 0.1μF, 0.1mF |
| Fréquence | |
| Gamme | 10.000kHz |
| Précision | ±(0.3% lect. +2 chif.) |
| Résolution | 0.001Hz |
| Température | |
| Gamme | -100.0 à 1000.0°C (-148.0 à 1832.0°F) |
| Précision | ±(1.0% lect. +2.5°C (4.5°F)) |
| Résolution | 1°F, 1°C |
| Spécifications générales | |
| Sélection de la gamme | Automatique/manuel |
| Valeur efficace vraie | Oui |
| Affichage | ACL à 50 000 comptes |
| Maintient des données | Oui |
| Max/Min | Oui |
| Mode relatif | Oui |
| Test de diode | Oui |
| Affichage rétroéclairé | Oui |
| Graphique à barres analogique | Oui (61-segment) |
| Vérification de continuité | Signal audible si la résistance <35Ω |
| Rapport cyclique | Oui |
| Détecteur de tension sans contact | Oui |
| Mise hors tension automatique | Oui (après 15 mins) |
| Alimentation | Une pile de 9V |
| Indicateur de faiblesse de la pile | Oui |
| Ouverture de la mâchoire | 40mm (1.5") |
| Catégorie de surtension | CAT. III 600V |
| Certifications du produit | CE |
| Température de fonctionnement | 32 à 122°F (0 à 50°C) |
| Température de stockage | -4 à 140°F (-20 à 60°C) |
| Dimensions | 9.1 x 3.0 x 1.5" (232 x 77 x 39 mm) |
| Poids | 9.6oz (271g) |

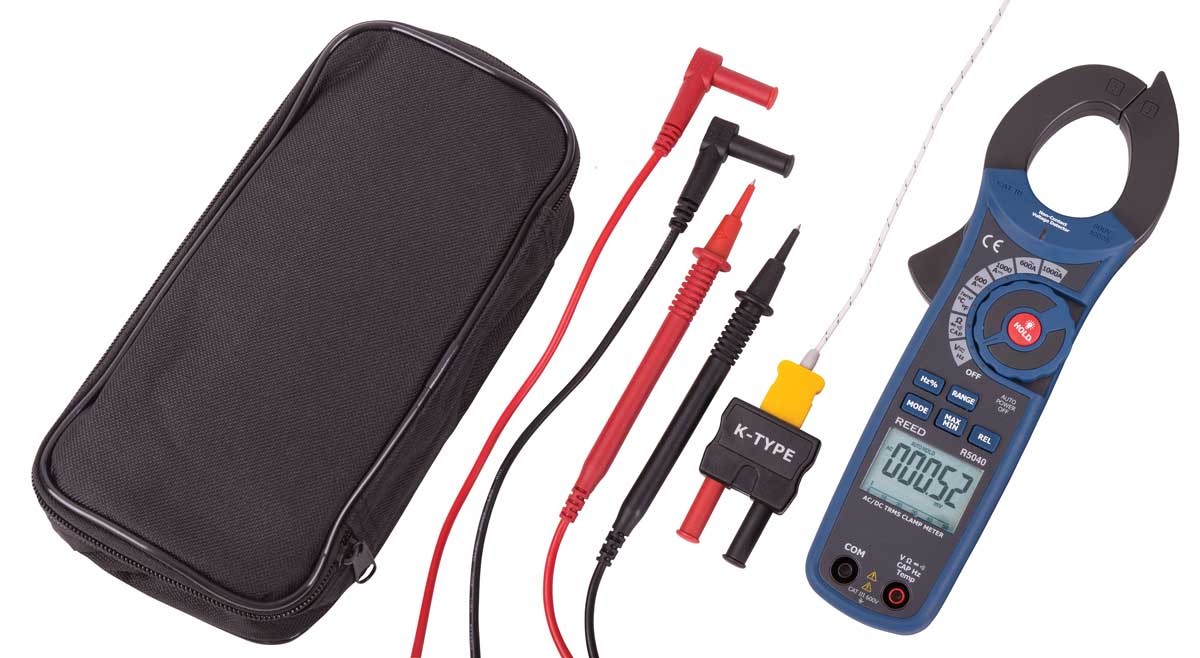

Le REED R5040 comprend
- Pince ampèremétrique v.e.v. c.a./c.c.
- Fils d'essais
- Sonde de température
- Adaptateur de sonde de température
- Pile
- Étui de transport souple
Comment: Utiliser un diviseur de ligne pour mesurer le courant/l’intensité de courant
Un guide étape par étape rapide et facile sur la façon de mesurer le courant à partir de vos prises à l’aide d’un diviseur de ligne. Aux fins de cette vidéo, nous utiliserons la pince ampèremétrique REED R5020 c.a. et le diviseur de ligne R5400 c.a. Ces étapes fonctionneront pour la plupart des diviseurs de ligne
Applications idéales pour le REED R5040
Équipes de maintenance industrielle effectuant l'entretien prévu et préventif d'équipement et de systèmes électro-mécaniques.
Entretien d'installations et de bâtiments et électriciens voulant résoudre des problèmes d'installation de matériel électrique.
